Jak działają zawory obrotowe i jaki typ jest odpowiedni dla Twojego zastosowania?

Czym są zawory obrotowe i dlaczego są szeroko stosowane w przemyśle

Zawory obrotowe — powszechnie nazywane zaworami obrotowymi — to szeroka kategoria urządzeń do kontroli przepływu, w których głównym mechanizmem regulacji, kierowania lub zamykania przepływu cieczy, gazu lub materiału sypkiego jest obrót wewnętrznego elementu wokół stałej osi. W przeciwieństwie do zaworów o ruchu liniowym, takich jak zasuwy lub zawory kulowe, w których trzpień i dysk poruszają się w linii prostej, otwierając lub zamykając ścieżkę przepływu, zawory obrotowe spełniają swoją funkcję poprzez ruch obrotowy o ćwierć obrotu lub wiele obrotów. Ta zasadnicza różnica konstrukcyjna daje zaworom obrotowym kilka praktycznych zalet: są kompaktowe, działają szybko, w wielu konfiguracjach wymagają niższego momentu obrotowego i zapewniają szczelne zamknięcie przy minimalnym zużyciu, jeśli są właściwie dobrane.

Zawory obrotowe można je znaleźć w praktycznie każdym sektorze produkcji i przetwarzania przemysłowego — od rurociągów naftowych i gazowych oraz reaktorów chemicznych po linie do przetwarzania żywności, produkcję farmaceutyczną, systemy HVAC i instalacje transportu pneumatycznego. Ich wszechstronność wynika z szerokiej gamy konstrukcji wewnętrznych elementów obrotowych, z których każdy został zaprojektowany pod kątem specyficznych charakterystyk przepływu, warunków ciśnienia i temperatury, wymagań dotyczących odporności na ścieranie oraz standardów higieny. Zrozumienie, jak zawory obrotowe działają na poziomie mechanicznym i co odróżnia jeden typ od drugiego, jest niezbędne dla inżynierów, specjalistów ds. zaopatrzenia i zespołów konserwacyjnych podejmujących decyzje dotyczące wyboru i wymiany zaworów.

Jak działają zawory obrotowe: podstawowa zasada działania

Zasada działania wszystkich zaworów obrotowych opiera się na tej samej podstawowej koncepcji: element obrotowy umieszczony w korpusie zaworu kontroluje przepływ przepływu poprzez wyrównanie lub niewspółliniowość otworu w elemencie obrotowym z otworami wlotowymi i wylotowymi korpusu. Gdy otwór w elemencie obrotowym zrówna się z obydwoma przyłączami, przepływ przepływa swobodnie. Gdy element zostanie obrócony w taki sposób, że jego pełny przekrój blokuje porty, przepływ zostaje odcięty. Częściowy obrót pomiędzy tymi dwoma skrajnościami zapewnia dławienie – kontrolowaną redukcję natężenia przepływu.

Element obrotowy jest połączony z zewnętrznym wałem, który przechodzi przez korpus zaworu poprzez uszczelniony układ trzpienia. Wał ten jest obracany ręcznie za pomocą pokrętła lub dźwigni lub automatycznie za pomocą siłownika elektrycznego, pneumatycznego lub hydraulicznego. Zawory obrotowe ćwierćobrotowe — które osiągają pełne otwarcie do całkowitego zamknięcia przy obrocie o 90 stopni — to najczęstsza konfiguracja, ponieważ zapewniają szybką obsługę, prostą konstrukcję siłownika i wyraźne wizualne wskazanie położenia zaworu na podstawie orientacji zewnętrznego uchwytu. Wieloobrotowe zawory obrotowe, takie jak niektóre konstrukcje zaworów grzybowych, kończą swój cykl operacyjny podczas wielu pełnych obrotów, ale w niektórych zastosowaniach oferują lepszą kontrolę przepływu.

Uszczelnienie pomiędzy elementem obrotowym a korpusem zaworu stanowi krytyczne wyzwanie inżynieryjne przy projektowaniu zaworów obrotowych. W zależności od zastosowania, uszczelnienia można uzyskać poprzez kontakt metal-metal z precyzyjnie obrobionymi współpracującymi powierzchniami, pierścieniami gniazda z elastomeru lub PTFE, do których dociska element obrotowy, lub w zastosowaniach do materiałów sypkich, zamykając promieniowe luzy pomiędzy wirnikiem a obudową, co minimalizuje wyciek powietrza lub produktu pomiędzy strefą wysokiego i niskiego ciśnienia.

Główne typy zaworów obrotowych i ich cechy wyróżniające

Rodzina zaworów obrotowych obejmuje kilka różnych typów zaworów, każdy z inną geometrią elementu obrotowego i układem uszczelnień. Wybór odpowiedniego typu wymaga dopasowania charakterystyki konstrukcyjnej zaworu do specyficznych wymagań aplikacji — rodzaju cieczy, klasy ciśnienia, zakresu temperatur, wymaganej charakterystyki przepływu i dostępności konserwacji.

Zawory kulowe

Zawór kulowy jest najpopularniejszym typem zaworu obrotowego w przemysłowych układach płynów. Jego obracającym się elementem jest kula – kula – z cylindrycznym otworem w środku. Gdy otwór zrówna się z rurociągiem, przepływ przepływa przez niego z minimalnymi ograniczeniami. Obrót o ćwierć obrotu przyciąga solidną stronę kuli do gniazd, całkowicie blokując przepływ. Zawory kulowe pełnoprzelotowe mają średnicę otworu równą wewnętrznej średnicy rury, co powoduje praktycznie zerowy spadek ciśnienia przy całkowitym otwarciu – to znacząca zaleta w systemach, w których liczy się zachowanie ciśnienia. Konstrukcje o zmniejszonym otworze wykorzystują mniejszy otwór w celu oszczędności kosztów i są akceptowalne tam, gdzie tolerowany jest pewien spadek ciśnienia. Zawory kulowe zapewniają doskonałe dwukierunkowe odcięcie, szybką pracę, niski moment obrotowy i są dostępne w szerokiej gamie materiałów i klas ciśnienia, co czyni je domyślnym wyborem do izolacji w większości instalacji płynnych i gazowych.

Zawory motylkowe

Zawór motylkowy wykorzystuje dysk – „motyl” – zamontowany na centralnym wale, który przebiega po średnicy otworu przepływowego. Gdy dysk zostanie obrócony równolegle do kierunku przepływu, zawór jest całkowicie otwarty. Ćwierć obrotu ustawia dysk prostopadle do przepływu, zamykając zawór. Ponieważ dysk zawsze pozostaje na ścieżce przepływu, nawet gdy jest otwarty, przepustnice z natury wytwarzają większy opór przepływu niż pełnoprzelotowe zawory kulowe, ale ich zwarta, lekka konstrukcja i niski koszt w stosunku do rozmiaru korpusu sprawiają, że są one wyjątkowo popularne w rurociągach o dużych średnicach — szczególnie w uzdatnianiu wody, HVAC i niskociśnieniowych systemach procesowych. Wysokowydajne przepustnice z mimośrodową geometrią tarczy (konstrukcje z podwójnym i potrójnym przesunięciem) zapewniają szczelne odcięcie między metalami, odpowiednie do wymagających zastosowań przemysłowych przy podwyższonych ciśnieniach i temperaturach.

Zawory korkowe

Zawory grzybkowe wykorzystują cylindryczny lub stożkowy grzyb jako element obrotowy, z otworem przelotowym, który po otwarciu wyrównuje się ze ścieżką przepływu. Grzyb obraca się w korpusie zaworu — tradycyjnie jest smarowany smarem wtryskiwanym pod ciśnieniem w celu zmniejszenia tarcia i utrzymania uszczelnienia pomiędzy grzybem a otworem korpusu. W nowoczesnych zaworach grzybowych często stosuje się konstrukcje korpusów z tulejami PTFE lub wyłożonymi elastomerem, które eliminują potrzebę smarowania i zapewniają niezawodne uszczelnienie bez konieczności konserwacji, jak w przypadku tradycyjnych smarowanych zaworów grzybowych. Zawory grzybowe doskonale sprawdzają się w przypadku szlamu i brudnych płynów, ponieważ ruch obrotowy grzyba ma tendencję do czyszczenia powierzchni gniazd podczas każdej operacji. Konfiguracje wielodrogowych zaworów grzybkowych — z trzema lub czterema portami przepływowymi — pozwalają pojedynczemu zaworowi kierować przepływ między wieloma odgałęzieniami rurociągu, zastępując to, co w innym przypadku wymagałoby kilku oddzielnych zaworów i złączek.

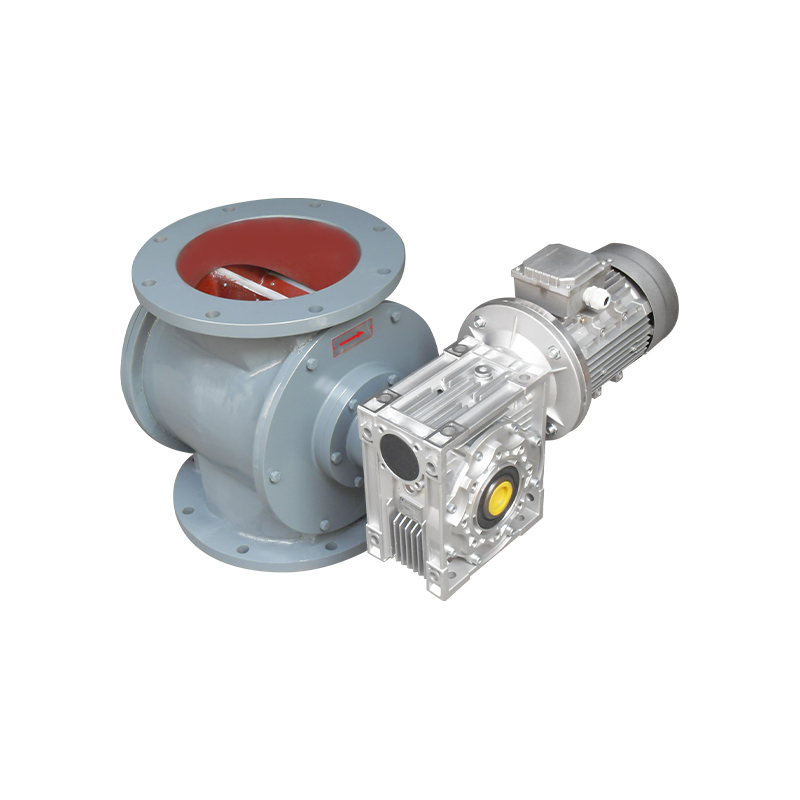

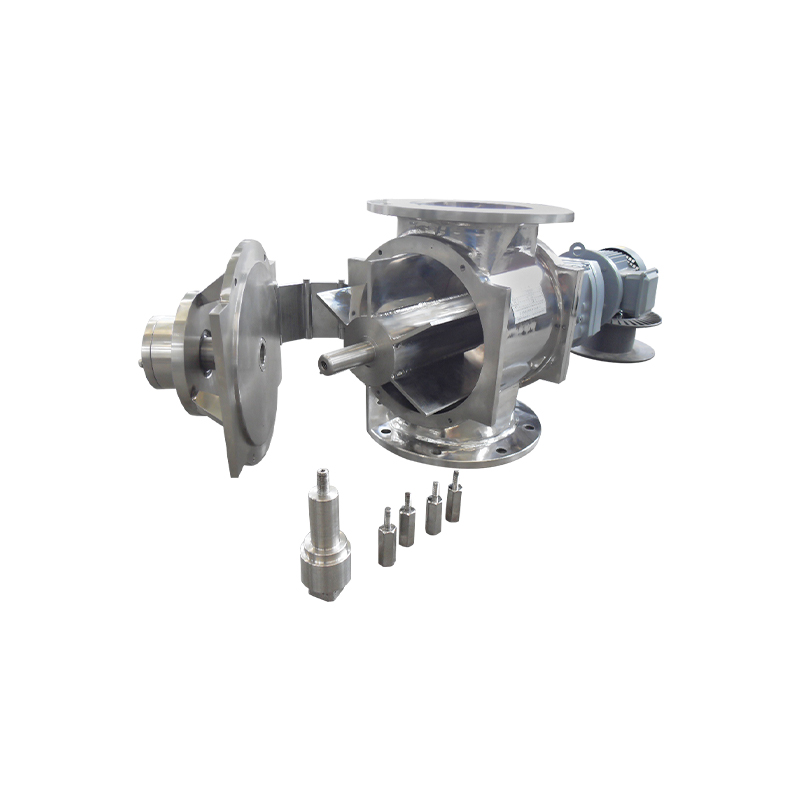

Obrotowe zawory śluzy powietrznej (podajniki obrotowe)

Obrotowe śluzy powietrzne — zwane także podajnikami obrotowymi lub śluzami powietrznymi z kołami komorowymi — to wyspecjalizowana kategoria zaworów obrotowych zaprojektowanych specjalnie do obsługi materiałów sypkich w postaci stałej, takich jak proszki, granulki, pelety i materiały włókniste w systemach transportu pneumatycznego, odpylania i systemów magazynowania/rozładowywania. W przeciwieństwie do zaworów sterujących płynem, śluzy obrotowe nie kontrolują bezpośrednio przepływu gazu lub cieczy. Zamiast tego dozują materiały sypkie ze strefy o wyższym ciśnieniu (takiej jak zbiornik magazynowy lub separator cyklonowy) do linii transportowej o niższym ciśnieniu, zachowując przy tym skuteczne uszczelnienie powietrzne pomiędzy dwoma środowiskami ciśnieniowymi. Elementem obrotowym jest wirnik wielołopatkowy — zwykle z 6 do 12 łopatkami — który obraca się powoli w obudowie o małej tolerancji. Gdy każda komora (kieszeń pomiędzy sąsiednimi łopatkami) przechodzi pod wlotem, wypełnia się materiałem z leja znajdującego się powyżej. Gdy rotor nadal się obraca, napełniona komora przemieszcza się do otworu wylotowego, gdzie materiał jest odprowadzany do znajdującej się poniżej linii transportowej. Mały prześwit pomiędzy końcówkami łopatek wirnika a korpusem obudowy minimalizuje wycieki powietrza pomiędzy strefami.

Zawory przełączające

Obrotowe zawory przełączające służą do przekierowywania przepływu z pojedynczego wlotu do jednego z dwóch lub więcej wylotów lub do łączenia przepływów z wielu wlotów w jeden wylot. Są szeroko stosowane w pneumatycznych systemach transportowych, przetwórstwie spożywczym i farmaceutycznym oraz operacjach mieszania. Elementem obrotowym jest zazwyczaj klapa przełączająca lub obrotowa rura, która obraca się pomiędzy położeniami wylotowymi. W zastosowaniach sanitarnych obrotowe zawory przełączające zaprojektowano z myślą o całkowitej możliwości czyszczenia — z gładkimi powierzchniami wewnętrznymi, minimalną liczbą martwych stref i łatwym demontażem — w celu zapewnienia zgodności ze standardami bezpieczeństwa żywności i farmaceutyków GMP.

Porównanie typów zaworów obrotowych według przydatności zastosowania

Wybór najodpowiedniejszego typu zaworu obrotowego wymaga jednoczesnej oceny wielu parametrów aplikacji. Poniższa tabela przedstawia ustrukturyzowane porównanie wspierające wstępne decyzje dotyczące selekcji:

Kluczowe elementy zaworu obrotowego i ich funkcje

Niezależnie od konkretnego typu, większość zaworów obrotowych ma wspólny zestaw elementów konstrukcyjnych. Zrozumienie działania każdego komponentu pomaga zespołom konserwacyjnym zidentyfikować punkty awarii i podejmować świadome decyzje dotyczące naprawy lub wymiany.

• Korpus zaworu: Zewnętrzna powłoka utrzymująca ciśnienie, która łączy się z rurociągiem za pomocą kołnierzy, gwintowanych końcówek lub mocowania typu płytkowego. Korpus mieści wszystkie elementy wewnętrzne i musi być przystosowany do maksymalnego ciśnienia roboczego i temperatury układu. Zakres materiałów korpusu obejmuje żeliwo i stal węglową do zastosowań standardowych, stal nierdzewną, stopy duplex i materiały egzotyczne do zastosowań korozyjnych lub o wysokiej czystości.
• Element obrotowy: Kula, dysk, korek lub wirnik, który fizycznie kontroluje przepływ poprzez obracanie się w korpusie. Jego geometria, wykończenie powierzchni i materiał bezpośrednio determinują charakterystykę przepływu zaworu, skuteczność uszczelnienia oraz odporność na zużycie i korozję powodowaną przez płyn procesowy lub materiał sypki.
• Siedzenia i uszczelki: Powierzchnie uszczelniające i pierścienie uszczelniające, które tworzą granicę ciśnienia pomiędzy elementem obrotowym a korpusem zaworu. W zaworach z miękkim gniazdem gniazda są zwykle wykonane z PTFE lub pierścieni elastomerowych, które zapewniają szczelne odcięcie. Zawory z metalowym gniazdem wykorzystują precyzyjnie obrobione powierzchnie ze stopów twardych do pracy w wysokiej temperaturze lub w warunkach ściernych, gdzie miękkie gniazda mogłyby przedwcześnie ulec uszkodzeniu.
• Łodyga i opakowanie: Wał przenoszący ruch obrotowy z siłownika lub koła zamachowego na element obrotowy. Trzpień przechodzi przez korpus zaworu przez dławnicę wypełnioną PTFE, grafitem lub elastomerowymi pierścieniami uszczelniającymi, które zapobiegają wyciekaniu płynu procesowego do atmosfery wzdłuż trzpienia. Uszczelnienia obciążone pod obciążeniem wykorzystują sprężyny do utrzymania stałego docisku uszczelnienia w miarę zużywania się uszczelnienia, co wydłuża okresy międzyobsługowe.
• Siłownik: Urządzenie napędzające obrót trzpienia. Do siłowników ręcznych zaliczają się dźwignie (dla zaworów ćwierćobrotowych) i przekładnie (dla zaworów o większym lub wyższym momencie obrotowym). Zautomatyzowane siłowniki — pneumatyczne jarzmo lub zębatka, napędy silników elektrycznych lub siłowniki hydrauliczne — umożliwiają zdalną obsługę, bezpieczne pozycjonowanie i integrację z rozproszonymi systemami sterowania (DCS) lub oprzyrządowanymi systemami bezpieczeństwa (SIS).

Czynniki, które należy wziąć pod uwagę przy wyborze zaworu obrotowego

Dokonanie prawidłowego wyboru zaworu obrotowego wymaga systematycznej oceny warunków pracy i wymagań funkcjonalnych dla każdego konkretnego zastosowania. Przyspieszenie tego procesu lub poleganie wyłącznie na precedensach historycznych prowadzi do przedwczesnych awarii zaworów, nieplanowanych przestojów konserwacyjnych, a w przypadku usług krytycznych – incydentów związanych z bezpieczeństwem. Przy każdym wyborze zastawki należy wziąć pod uwagę następujące czynniki:

• Płyn procesowy lub materiał: Określ, czy zawór będzie obsługiwał czystą ciecz, gaz, zawiesinę czy luzem ciało stałe. Oceń korozyjność, ścieralność, lepkość, wielkość i stężenie cząstek oraz wszelkie wymagania dotyczące higieny i kontroli zanieczyszczeń. Te cechy określają materiał korpusu, materiał gniazda oraz konstrukcję wirnika lub tarczy.
• Wartości ciśnienia i temperatury: Ustal maksymalne dopuszczalne ciśnienie robocze (MAWP) i pełny zakres temperatur roboczych, w tym skrajne wartości początkowe i końcowe. Sprawdź, czy krzywa znamionowa ciśnienia i temperatury wybranego zaworu — zgodnie z definicją w normach takich jak ASME B16.34 — obejmuje całą kopertę roboczą z odpowiednim marginesem bezpieczeństwa.
• Wymagana funkcja — izolacja, kontrola lub przekierowanie: Określ, czy zawór ma zapewniać jedynie izolację wł./wył., proporcjonalną kontrolę przepływu (dławienie) czy kierowanie przepływu pomiędzy wieloma miejscami docelowymi. Zawory kulowe ze standardowymi przyłączami są zoptymalizowane pod kątem izolacji; Zawory kulowe i przepustnice z portem V lepiej nadają się do sterowania modulacyjnego; zawory grzybkowe i zawory przełączające wykonują zadania związane z trasowaniem.
• Metoda uruchamiania i pozycja bezpieczna: Określ, czy zawór będzie obsługiwany ręcznie, czy automatycznie. W przypadku zaworów automatycznych należy zdefiniować wymaganą pozycję bezpieczną w przypadku awarii — otwarcie, zamknięcie w przypadku awarii lub awarię na miejscu — w oparciu o wymagania bezpieczeństwa procesu. Określa to typ siłownika i konfigurację sprężyny powrotnej.
• Dostęp konserwacyjny i dostępność części zamiennych: Oceń, jak często zawór będzie wymagał konserwacji w przewidywanych warunkach pracy i potwierdź, że zamienne gniazda, uszczelki i uszczelnienia są łatwo dostępne u producenta lub lokalnych dystrybutorów. W przypadku zastosowań krytycznych należy rozważyć określenie konstrukcji zaworu umożliwiającej wymianę gniazda i uszczelki na linii bez konieczności demontażu korpusu zaworu z rurociągu.

Praktyki konserwacyjne wydłużające żywotność zaworu obrotowego

Zawory obrotowe są ogólnie uznawane za wymagające mniej konserwacji niż zawory o ruchu liniowym, ponieważ ich działanie ćwierćobrotowe powoduje mniejsze zużycie powierzchni uszczelniających na cykl niż styk ślizgowy zaworów zasuwowych lub kulowych. Jednakże zaniedbanie konserwacji zapobiegawczej przyspieszy zużycie gniazda, zwiększy wyciek na trzpieniu i ostatecznie doprowadzi do awarii zaworu w najgorszym możliwym momencie. Ustanowienie zorganizowanego programu konserwacji w oparciu o rzeczywistą częstotliwość cykli roboczych i warunki procesu jest najskuteczniejszym sposobem maksymalizacji żywotności i niezawodności zaworu obrotowego.

W przypadku zaworów kulowych i motylkowych obsługujących płyny rutynowe prace konserwacyjne obejmują kontrolę i regulację kompresji uszczelnienia trzpienia w celu zapobiegania wyciekom zewnętrznym, weryfikację działania siłownika i kalibracji wyłącznika krańcowego oraz sprawdzenie pod kątem jakichkolwiek oznak wycieków z gniazda za zamkniętym zaworem podczas planowanych przestojów. W przypadku obrotowych zaworów śluzowych do transportu materiałów sypkich najbardziej krytycznymi zadaniami konserwacyjnymi jest monitorowanie luzów pomiędzy wirnikiem a obudową (które zwiększają się w miarę zużycia łopatek wirnika i otworu obudowy w wyniku kontaktu z materiałem ściernym), sprawdzanie uszczelek płyty końcowej i smarowanie łożysk wału wirnika zgodnie z harmonogramem producenta. Kiedy prześwit rotor-obudowa przekracza wartość maksymalną określoną przez producenta, wyciek powietrza pomiędzy strefami ciśnienia znacznie wzrasta, zmniejszając wydajność transportu i potencjalnie powodując przepływ wsteczny materiału — w tym momencie konieczna jest wymiana wirnika lub ponowne wywiercenie obudowy w celu przywrócenia wydajności.
